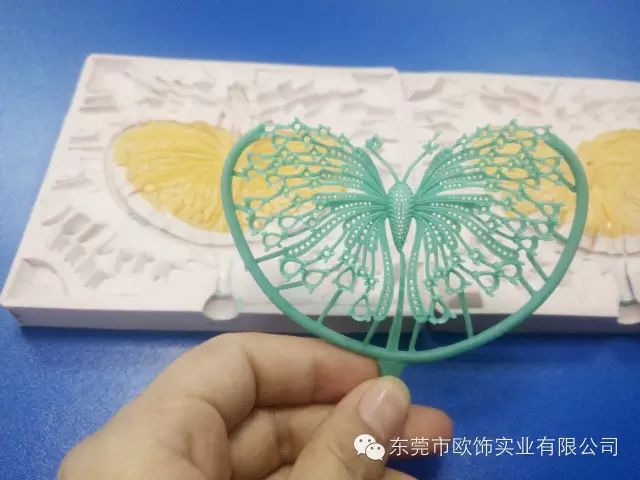

制作胶模使用的胶是两面带沾胶的生橡胶片。一般使用进口胶片。其中一种价格相对低一些，由于所含天然橡胶的成分较少，硫化后的硬度稍大，但压模时间较短，适合于经验比较丰富的开模师进行操作；另一种价格稍高，所含天然橡胶的充分较多，质地柔软，韧性十足，适合于花型较为复杂、轮廓尺寸细小、凸凹明显的银版压模，在取出蜡模时不易折断蜡模。

生胶片的保存必须注意控制其存放温度，在20℃以下一般可保存一年，在0~5℃保存时间可达到2~3年。另外，也有一种预先制成一系列大小和厚度的橡胶模，其内壁有凸凹的连接脚，使用比较方便。

压制胶模的设备是欧饰压模机和气动压模机，其主要部件由两块内带电阻丝和感温器件的加热板、定温器、定时器(有些型号没有此装置)等组成。压模机上面还配有升降丝杠，用于压模及取出。

产品优点

上、下模板平行性好，使用进口不锈钢发热板，进口数显定时器定时，数量恒温表恒温，控制箱可与机身分离，使用方便，四柱镀铬。

配套使用的还有压模框，根据其开孔的数量可以分为单板、双板、四板等型号，制造压模框的材料通常是铝合金。

压胶模看似简单，其实其中也有许多细节必须讲究。首先必须保证压模框和生胶片的清洁，压模之前应该尽可能地将压模框清洗干净，操作者清洗双手和工作台；其次要保证原版与橡胶之间不会粘连，要做到这一点，就应该优先使用银版，如果是铜版则应该将铜版镀银后再进行压模，因为铜版很容易与橡胶粘连在一起；再次就是要注意根据具体情况确定适当的硫化温度和时间——这两者不但基本符合某一个函数关系，而且还与胶模的厚度、长宽、原版的复杂程度有关，通常将压模温度定为150℃左右，如果胶模厚度在3层(约10mm)，一般硫化时间为20~25分钟，如果是4层(约13mm)则硫化时间可为30~35分钟……依次类推，同时硫化温度与原版的复杂程度也有关系：如果原版是复杂、细小的款式，则应该降低硫化温度，延长硫化时间(如有的师傅采用降低温度10℃，延长时间一倍的方法)，反之如果温度过高，反而会影响压模的效果。

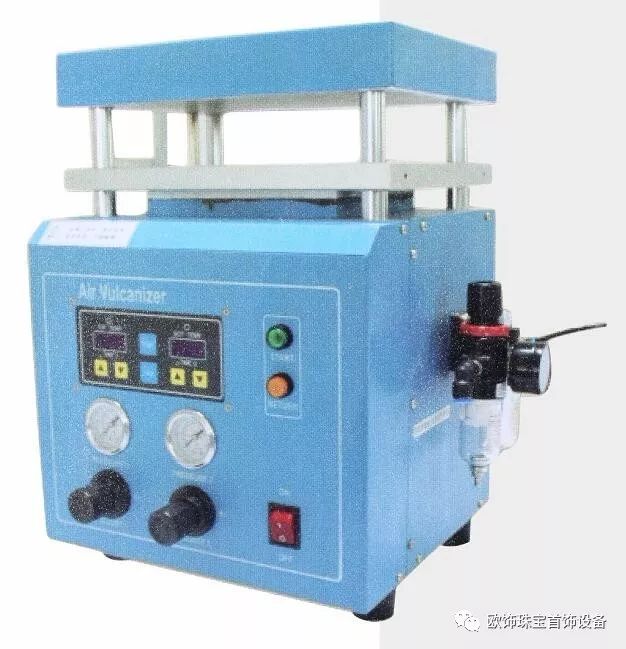

产品优点

1.压模压力全自动控制，无需人工不断加压。

2.压力更准确，模具不错位。

压模质量的好坏还取决于压埋模版的质量。总的来说，首先应该使生胶片能够牢固紧密地粘接在一起，必须首先保证生胶片的清洁，不要用手直接接触生胶片的表面，而应该将生胶片粘上后再撕去生胶片表面的保护膜。要保证生胶与原版之间没有缝隙。在填埋生胶时就应该仔细，尤其对某些细小的花型和副石镶口底孔等细微孔隙，必须用碎小的胶粒填满，用尖锐物(如镊子尖)压牢。为了避免压出的胶模过于坚硬，填埋生胶时应该按照同一方向进行压埋。

为了保证胶模在相当时期内可以使用，应该使胶模具有足够的厚度，因此一个胶模最少也应该使用3层生胶压制。将生胶叠压好原版后应该使胶模整体略大于压模框，即长宽略大(能够用力压入压模框)，胶模厚度在压入压模框后略高于框体平面约2mm。

压模还必须注意要首先预热，再放入已装压好生胶的压模框，旋紧手柄使加热板压紧压模框，硫化初期可以检查一下加热板是否压紧，硫化时间到了以后迅速取出胶模，最好使其自然冷却(当然也可以用冷水冲凉)到不烫手时，就可以趁热用锋利的手术刀进行开胶模的操作了。
